Tekniska data Väggmonterad version |
|
|||||||||||
Modeller finns i storlekarna : Ø 100 mm L = 2,7m Ø 125 mm L= 3 och 4 m Ø 150 mm L= 3 och 4 m Ø 180 mm L= 3 och 4 m Ø 200 mm L= 3 och 4 m

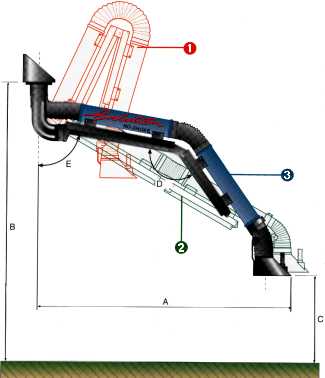

1 Min position 2 Max position 3 Arbets position |
||||||||||||
mm |
ø100 |
ø125 |
ø125 |
ø150 |
ø150 |
ø180 |
ø180 |
ø200 |
ø200 |
|||
mt |
2,7 |
3,0 |
4,0 |
3,0 |
4,0 |
3,0 |
4,0 |
3,0 |
4,0 |
|||
Arbets position |
A |
2200 |
2400 |
3300 |
2450 |
3300 |
2050 |
3115 |
2365 |
3200 |
||
B |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|||
C |
1500 |
2200 |
1300 |
1400 |
2000 |
1700 |
1300 |
1200 |
1400 |
|||
D |
110° |
110° |
120° |
145° |
110° |
90° |
115° |
140° |
115° |
|||
E |
100° |
130° |
100° |
80° |
120° |
120° |
105° |
80° |
105° |
|||
Öppen arm |
A |
2200 |
2600 |
3600 |
2800 |
3600 |
2600 |
3720 |
2600 |
3730 |
||
B |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|||
C |
1200 |
2200 |
2000 |
2300 |
1500 |
2250 |
2250 |
2200 |
2230 |
|||
D |
145° |
180° |
180° |
180° |
150° |
180° |
180° |
180° |
180° |
|||
E |
78° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
|||
Stängd arm |
A |
600 |
780 |
962 |
900 |
1000 |
580 |
800 |
800 |
1000 |
||
B |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|||
C |
2100 |
2000 |
2200 |
2100 |
2100 |
1900 |
2050 |
1970 |
2000 |
|||
D |
10° |
5° |
10° |
10° |
10° |
0° |
5° |
10° |
10° |
|||
E |
155° |
165° |
150° |
150° |
150° |
150° |
160° |
150° |
155° |
